제품소개 > 커브콘베어벨트특징
※ 턴(TURN). 분기반송이 가능
※ 중량물의 반송이 가능
※ 고속운전이 가능
※ 운반물에 충격을 주지 않는 스무스한 주행
※ 심플(Simple)한 구조로 유지보수 간단
※ 반송물에 맞추어서 벨트의 선정이 가능
※ 정속식, 변속식이 선택 가능
※ 작은 반송물에는 나이프엣지(Knife Edge)도 적용가능

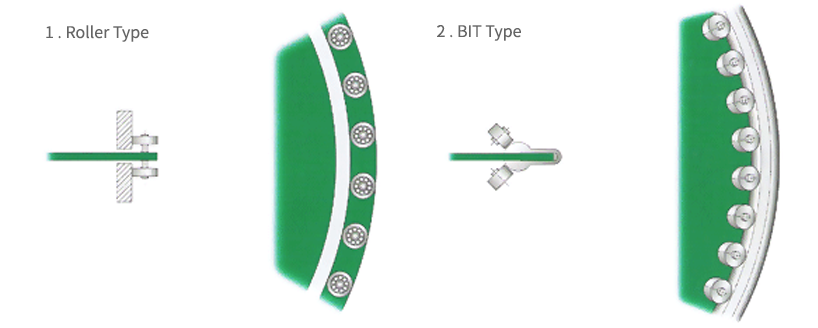

BELT 방식

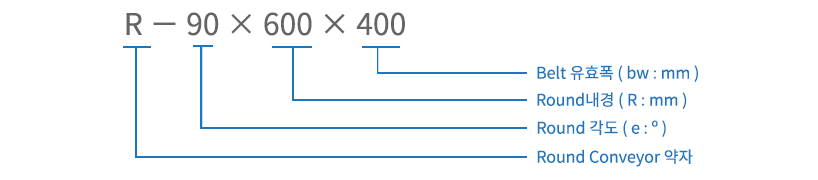

호칭
※ R CONVEYOR의 기종은 여러가지가 있습니다만, 사양에 의하여 호칭을 정하였습니다.
아래 예를 참조하시어 표를 보시기 바랍니다.
[ Bw : Belt 유효폭(mm), R:내경(mm) ]
| Round | Bw R |
100 | 200 | 300 | 400 | 500 | 600 | 800 | 1000 | 1200 | 1500 |
| 45˚ 90˚ 180˚ |
200 | ○ | ○ | ○ | ○ | ○ | ※ | ※ | ※ | ※ | ※ |
| 300 | ○ | ◎ | ◎ | ◎ | ◎ | ○ | ○ | ※ | ※ | ※ | |
| 400 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ※ | |
| 600 | ○ | ○ | ◎ | ◎ | ◎ | ◎ | ◎ | ○ | ○ | ○ | |
| 900 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |
| 1200 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
| 1500 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
◎표준단위로서 가격, 납기에서 유리합니다. (Round 각도 90˚에 한함)
○표준설계품 / ※및 기타규격제품은 당사에 문의 바랍니다.

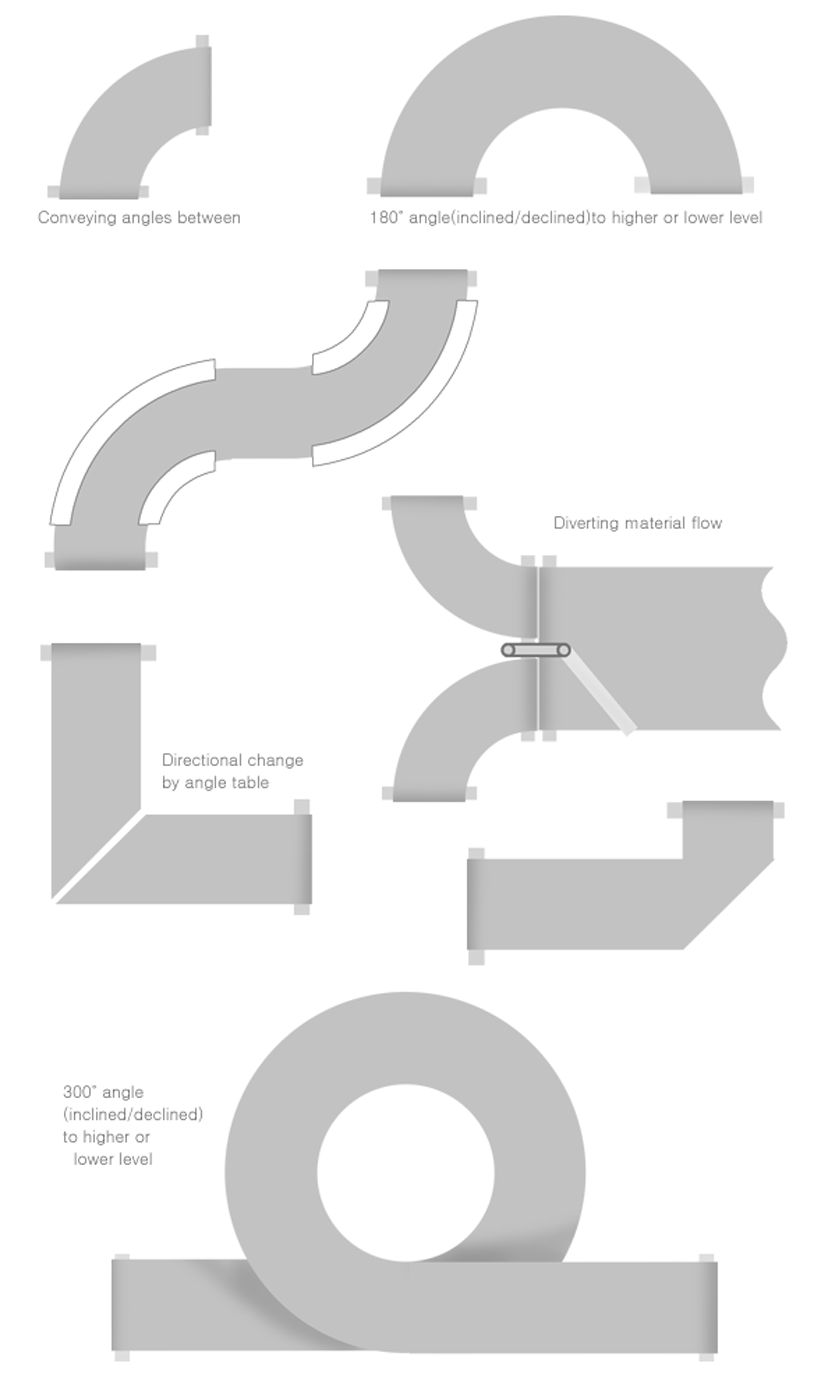

FLOW MAP(자제 흐름에 따른 방향 변경을 위한 커브콘베어 형태 )

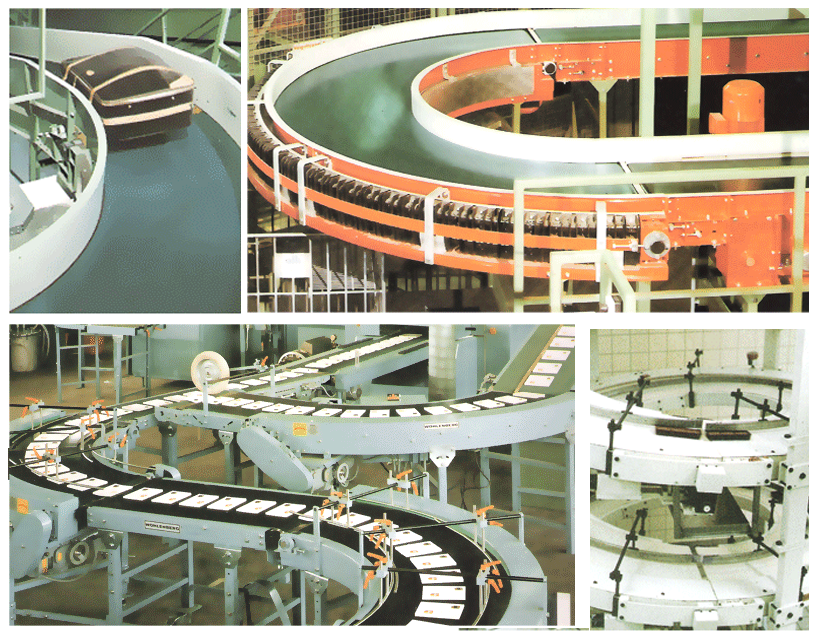

사용예
